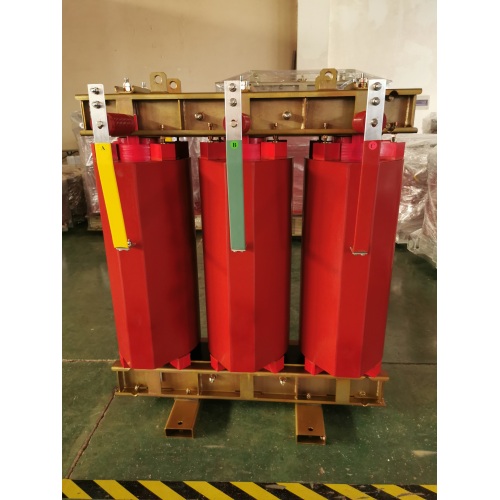

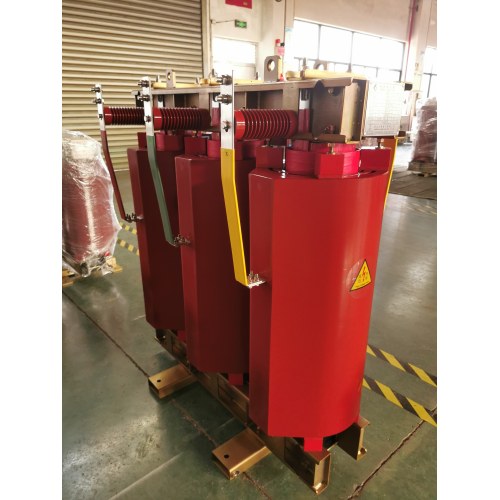

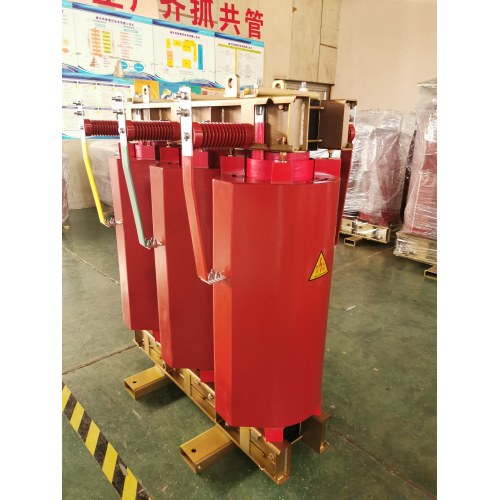

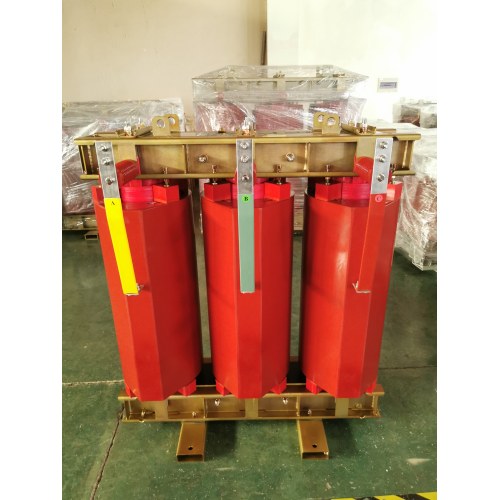

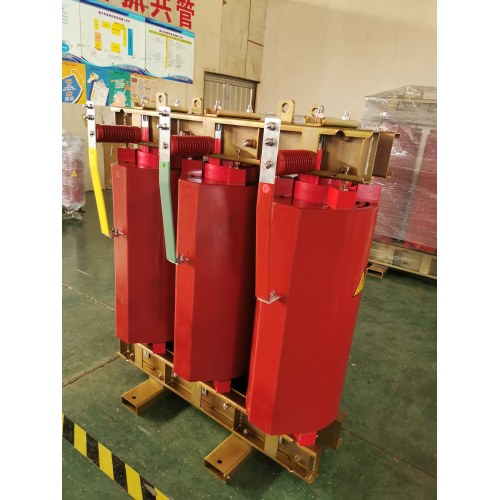

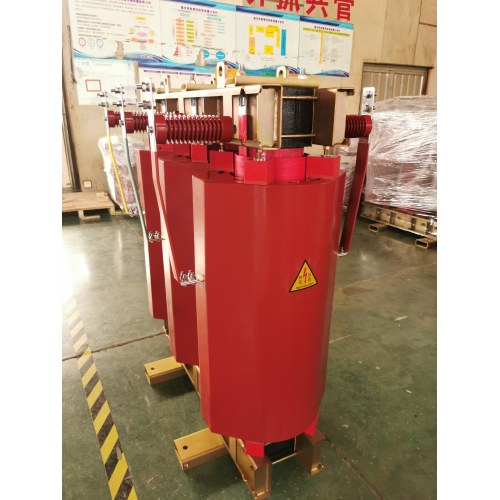

Lò phản ứng loạt lõi sắt loại khô 10kV

Lò phản ứng dòng lõi sắt loại khô LEABE 10kV (Dòng CKSC) là Lò phản ứng có bộ lọc hài hiệu suất cao được thiết kế để nâng cao chất lượng điện năng trong mạng công nghiệp trung thế. Được thiết kế bằng công nghệ đúc nhựa epoxy tiên tiến, Lò phản ứng công nghiệp này ngăn chặn hiệu quả hiện tượng méo sóng hài, hạn chế dòng điện khởi động và ổn định dao động điện áp trong dàn tụ điện và hệ thống điện. Được xếp hạng cho các hệ thống 10kV có công suất từ ​​3kvar đến 2000kvar, đây là giải pháp lý tưởng để nâng cao hiệu suất hệ thống và bảo vệ các thiết bị nhạy cảm trong môi trường công nghiệp đòi hỏi khắt khe.

• Điện áp định mức: 3kV, 6kV, 10kV, 20kV, 35kV (Lớp: Tiêu chuẩn 10kV)
• Công suất định mức: 3 kvar đến 2000 kvar
• Tần số hệ thống: 50Hz / 60Hz
• Tốc độ phản ứng (p): 1%, 4,5%, 5%, 6%, 12% (Có thể tùy chỉnh)
• Lớp cách nhiệt: F (155°C)
• Phương pháp làm mát: ANAN (Không khí tự nhiên)
• Vật liệu cuộn dây: Dây / lá đồng có độ tinh khiết cao
• Vật liệu cốt lõi: Thép silicon định hướng hạt cán nguội cao cấp (CRGO)
• Cấu hình thiết bị đầu cuối: Cùng phía hoặc đối diện (Thiết kế linh hoạt)
• Tuân thủ tiêu chuẩn: IEC 60076-6, IEEE C57.21

1. Tính toàn vẹn của cuộn dây vượt trội: Cuộn dây được đúc trong điều kiện chân không cao bằng nhựa epoxy cao cấp (được cung cấp bởi các công ty hàng đầu trong ngành như Dow/Taoshi) để tạo thành cấu trúc nguyên khối rắn chắc, không có khoảng trống. Điều này đảm bảo độ bền cơ học đặc biệt, khả năng chống nứt và hiệu suất cách điện vượt trội.
2. Quản lý nhiệt tối ưu: Với cấu trúc cuộn dây hình trụ phân đoạn và các ống làm mát hướng trục tích hợp, lò phản ứng duy trì ứng suất điện áp giữa các lớp thấp đồng thời đảm bảo tản nhiệt hiệu quả. Thiết kế này ngăn chặn các điểm nóng và kéo dài tuổi thọ hoạt động của thiết bị.
3. Kỹ thuật lõi chính xác: Sử dụng các tấm thép silicon CRGO chất lượng cao được xử lý bằng máy cắt ngang CNC, lõi giảm thiểu hiện tượng trễ và tổn thất dòng điện xoáy. Quá trình ngâm tẩm chân không độc đáo với nhựa epoxy sẽ khóa các lớp mỏng tại chỗ, giảm đáng kể tiếng ồn và độ rung khi vận hành.
4. Khả năng phục hồi môi trường: Là một Lò phản ứng nhựa Epoxy mạnh mẽ, nó có khả năng chống ẩm, bụi và ăn mòn hóa học tuyệt vời. Đặc tính tự dập lửa, chống cháy giúp an toàn khi lắp đặt trong nhà tại các nhà máy công nghiệp và tòa nhà thương mại.
5. Giảm thiểu sóng hài: Được thiết kế đặc biệt để lọc sóng hài bậc 5, 7 và bậc cao hơn, bộ phận này cải thiện đáng kể dạng sóng điện áp và tăng hệ số công suất tổng thể của hệ thống điện.

1. Phân tích hệ thống: Xác định tốc độ phản kháng cần thiết (ví dụ: 5% hoặc 7%) dựa trên phổ hài hòa của cơ sở của bạn để đảm bảo điều chỉnh phù hợp với dãy tụ điện.
2. Lắp đặt: Lắp đặt lò phản ứng trên bề mặt cứng, bằng phẳng có khả năng chịu được trọng lượng của nó. Đảm bảo khoảng trống thích hợp để thông gió xung quanh cuộn dây.
3. Cấu hình nối dây: Chọn bố cục đầu cuối (cùng phía hoặc đối diện) phù hợp nhất với bố cục thiết bị đóng cắt của bạn để giảm thiểu độ dài và độ phức tạp của cáp.
4. Kết nối điện: Nối cuộn kháng nối tiếp giữa dãy tụ điện và bảng công tắc tơ/công tắc tơ. Đảm bảo tất cả các thiết bị đầu cuối được siết chặt theo giá trị mô-men xoắn quy định.
5. Vận hành thử: Trước khi cấp điện, hãy kiểm tra điện trở cách điện. Giám sát thiết bị trong quá trình vận hành ban đầu để đảm bảo thiết bị hoạt động trong giới hạn nhiệt độ thiết kế và không có tiếng ồn bất thường.

• Hệ thống hiệu chỉnh hệ số công suất (PFC): Được sử dụng trong các dãy tụ điện tự động để ngăn chặn sự cộng hưởng và hạn chế đột biến chuyển mạch.
• Bộ truyền động tần số thay đổi (VFD): Giảm thiểu hiện tượng méo sóng hài do bộ truyền động công nghiệp tạo ra trong các nhà máy sản xuất.
• Năng lượng tái tạo: Ổn định điện áp trong hệ thống thu gom năng lượng mặt trời và gió.
• Công nghiệp nặng: Bảo vệ lò hồ quang, máy cán và bộ truyền động động cơ lớn khỏi sụt áp và nhiễu sóng hài.
• Trung tâm dữ liệu: Đảm bảo cung cấp năng lượng sạch cho cơ sở hạ tầng CNTT quan trọng bằng cách lọc các sóng hài phía lưới điện.

• Kéo dài tuổi thọ thiết bị: Bằng cách lọc sóng hài và giảm ứng suất nhiệt, Lò phản ứng tổn thất thấp bảo vệ tụ điện và thiết bị đóng cắt, giảm tần suất thay thế tốn kém.
• Cải thiện chất lượng điện năng: Cung cấp sóng hình sin điện áp sạch hơn, giúp nâng cao hiệu suất và độ tin cậy của các thiết bị điện tử nhạy cảm.
• Tuân thủ quy định: Giúp cơ sở đáp ứng tiêu chuẩn IEEE 519 về kiểm soát sóng hài, tránh bị phạt từ các nhà cung cấp tiện ích.
• Giảm thời gian ngừng hoạt động: Thiết kế cuộn dây đúc chắc chắn hầu như không cần bảo trì, đảm bảo hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.

• Hệ thống quản lý chất lượng ISO 9001:2015
• Hệ thống quản lý môi trường ISO 14001
• Chứng nhận CE (Chỉ thị về điện áp thấp)
• Tuân thủ IEC 60076-6 (Phản ứng)
• Tuân thủ IEEE C57.21 (Tiêu chuẩn cho lò phản ứng loại khô)

• Thông số điện: Tùy chỉnh công suất (kvar), điện áp (kV) và tốc độ điện kháng (%) để phù hợp với cấu hình tải cụ thể.
• Cấu hình cơ học: Lựa chọn hướng đầu cuối (cùng phía hoặc đối diện) để tối ưu hóa bố cục bảng điều khiển.
• Bảo vệ môi trường: Sơn hoàn thiện tùy chỉnh cho môi trường ăn mòn và thiết kế hộp thiết bị đầu cuối đặc biệt cho khu vực có độ ẩm cao.
• Giám sát: Tích hợp tùy chọn các cảm biến nhiệt độ (PTC/PT100) để giám sát nhiệt theo thời gian thực.

1. Gia công lõi: Các tấm thép silicon được cắt bằng máy CNC có độ chính xác cao để giảm thiểu các vệt, sau đó xếp chồng lên nhau và ngâm tẩm chân không để đảm bảo độ ồn thấp và độ ổn định cơ học cao.
2. Quấn & Đúc: Các cuộn dây đồng được bố trí theo cấu trúc hình trụ phân đoạn. Bộ phận lắp ráp được đặt trong khuôn, sấy khô chân không và đúc bằng nhựa epoxy bằng quy trình điều khiển bằng máy tính để loại bỏ bọt khí.
3. Bảo dưỡng: Cuộn dây đúc trải qua chu trình bảo dưỡng được lập trình để đạt được độ bền cơ học và điện môi tối ưu.
4. Thử nghiệm cuối cùng: Mỗi Lò phản ứng LEABE đều phải trải qua các thử nghiệm định kỳ bao gồm tỷ số vòng dây, điện trở DC, điện trở cách điện và thử nghiệm chịu điện áp cảm ứng để đảm bảo tuân thủ các tiêu chuẩn quốc tế.

"Lò phản ứng 10kV của LEABE là công cụ giúp ổn định hoạt động của nhà máy cán của chúng tôi. Chất lượng xây dựng rất vượt trội và độ ồn thấp hơn đáng kể so với các lò trước đây của chúng tôi."

"Chúng tôi cần một bộ lọc hài hòa đáng tin cậy cho trang trại năng lượng mặt trời của mình. LEABE đã cung cấp một giải pháp tùy chỉnh hoàn toàn phù hợp với yêu cầu về lưới điện của chúng tôi và đã hoạt động hoàn hảo kể từ ngày đầu tiên."

Câu hỏi 1: Sự khác biệt giữa lò phản ứng lệch pha 5% và lò phản ứng 7% là gì?

Trả lời: Lò phản ứng 5% thường được sử dụng để lọc sóng hài bậc 5 (300Hz) và phù hợp với tải công nghiệp nói chung. Một cuộn kháng 7% được điều chỉnh để lọc các sóng hài bậc 4,2, mang lại khả năng bảo vệ tốt hơn trước các sóng hài bậc 5 và 7, khiến nó trở nên lý tưởng cho các môi trường có tải phi tuyến tính nặng như VFD.

Câu hỏi 2: Tại sao việc đúc chân không lại quan trọng đối với lò phản ứng loại khô?

Trả lời: Đúc chân không sẽ loại bỏ không khí và hơi ẩm khỏi nhựa epoxy trước khi nó đông cứng lại. Điều này ngăn ngừa sự hình thành các khoảng trống hoặc bong bóng, có thể gây phóng điện một phần và dẫn đến hư hỏng cách điện theo thời gian. Nó đảm bảo Lò phản ứng hỗ trợ lưới vẫn đáng tin cậy trong nhiều thập kỷ.

Câu 3: Lò phản ứng này có thể sử dụng ngoài trời được không?

Trả lời: Trong khi lõi và cuộn dây có khả năng chống ẩm, các thiết bị tiêu chuẩn được thiết kế để sử dụng trong nhà. Đối với các ứng dụng ngoài trời, chúng tôi cung cấp các thiết bị có vỏ được xếp hạng IP54 và bộ sưởi chống ngưng tụ để bảo vệ khỏi các yếu tố môi trường.

Câu 4: Lò phản ứng cải thiện hệ số công suất như thế nào?

Trả lời: Bản thân cuộn kháng có tính cảm ứng, nhưng khi mắc nối tiếp với dãy tụ điện, nó cho phép các tụ điện hoạt động an toàn mà không bị quá nhiệt do sóng hài. Điều này cho phép các tụ điện cung cấp công suất phản kháng (kVAR) một cách hiệu quả cho hệ thống, từ đó cải thiện hệ số công suất tổng thể.
