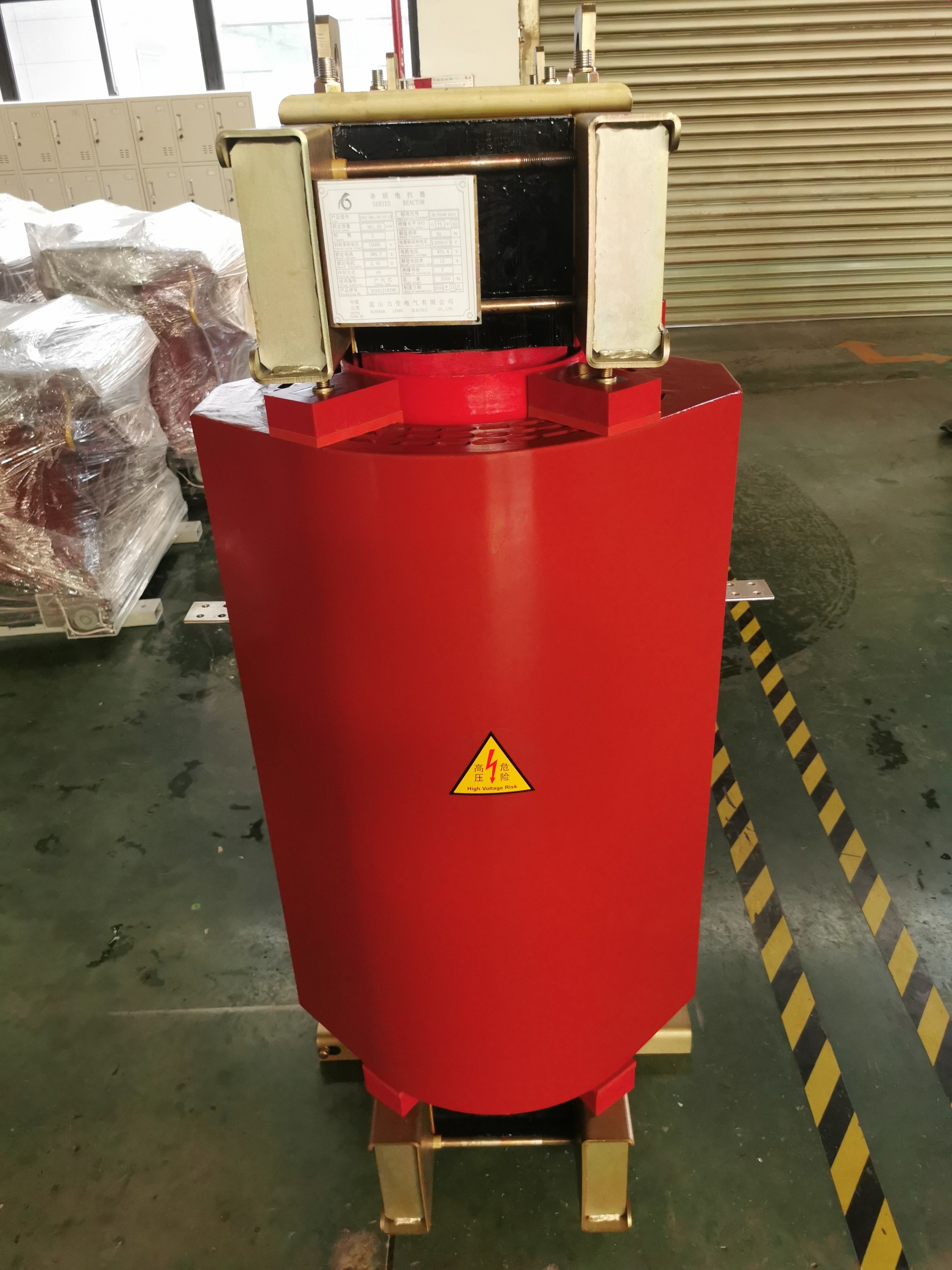

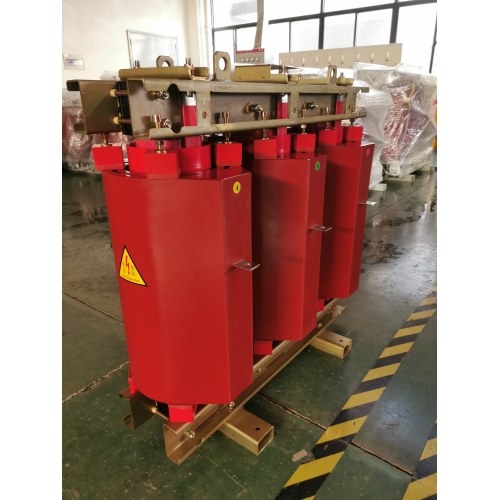

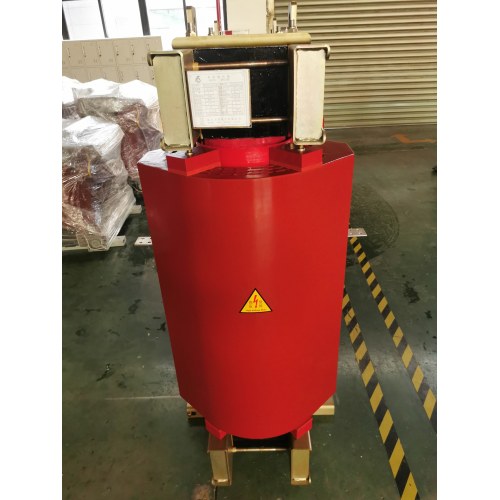

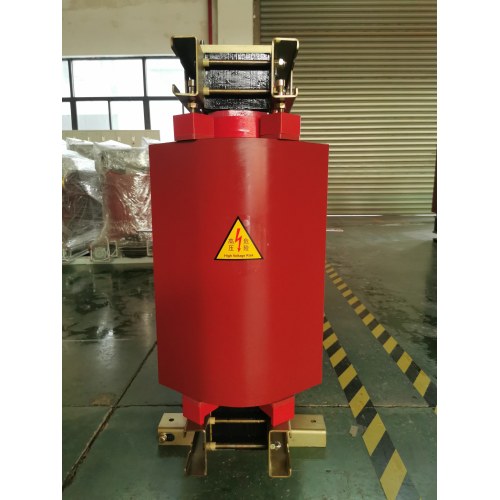

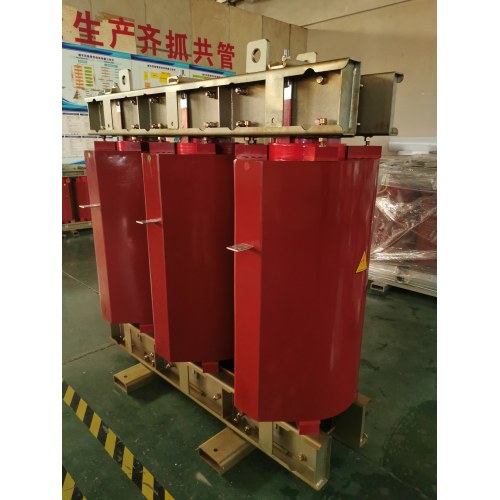

Lò phản ứng dòng LEABE 10kV loại khô được tẩm Epoxy là thành phần nền tảng cho các hệ thống điện hiện đại. Được thiết kế cho các ứng dụng công nghiệp nặng, Lò phản ứng công nghiệp này mang lại độ tin cậy và hiệu suất tuyệt vời trong việc quản lý công suất phản kháng và sóng hài. Không giống như các giải pháp thay thế chứa đầy dầu, thiết kế kiểu khô của chúng tôi giúp loại bỏ nguy cơ hỏa hoạn và ô nhiễm môi trường, khiến nó trở thành lựa chọn ưu tiên cho việc lắp đặt trong nhà, nơi an toàn và hiệu quả là tối quan trọng. Dòng sản phẩm này đóng vai trò như một Lò phản ứng hỗ trợ lưới thiết yếu, ổn định hiệu quả các mức điện áp và cải thiện chất lượng điện năng tổng thể trong mạng của bạn. Cho dù bạn đang nâng cấp dàn tụ điện hiện có hay xây dựng hệ thống điều chỉnh công suất mới, LEABE đều cung cấp giải pháp mạnh mẽ được thiết kế để chịu được sự khắc nghiệt của môi trường vận hành đòi hỏi khắt khe.
Thông số kỹ thuật
Lò phản ứng dòng tẩm Epoxy loại khô 10kV của chúng tôi được xây dựng để đáp ứng các tiêu chuẩn quốc tế khắt khe. Dưới đây là các thông số điển hình; tuy nhiên, các giá trị cụ thể có thể được điều chỉnh theo yêu cầu tải chính xác của bạn:
Công suất định mức (kvar): 3 kvar đến 2000 kvar, đáp ứng nhiều nhu cầu bù đắp.
Điện áp định mức (kV): 3kV đến 35kV, phù hợp với mạng phân phối trung thế.
Tỷ lệ phản ứng (%): Các dịch vụ tiêu chuẩn bao gồm 1%, 4,5%, 5%, 6% và 12%. Những tốc độ này rất quan trọng để điều chỉnh lò phản ứng theo các tần số hài cụ thể.
Phương thức kết nối: Có sẵn với các đường đầu vào/đầu ra ở cùng phía hoặc đối diện để phù hợp với nhiều bố cục bảng điều khiển khác nhau.
Phương pháp làm mát: Làm mát bằng không khí tự nhiên (AN), sử dụng các kênh thông gió tiên tiến giúp tản nhiệt tối ưu.
Cấp độ cách điện: Lớp cách điện F bằng nhựa epoxy đúc cho độ bền điện môi vượt trội.
Tính năng & Ưu điểm sản phẩm
Công nghệ cuộn tẩm Epoxy tiên tiến
Trái tim của Lò phản ứng nhựa Epoxy này nằm ở cuộn dây được thiết kế tỉ mỉ. Sử dụng nguyên liệu thô cao cấp có nguồn gốc từ các nhà cung cấp hàng đầu thế giới, cuộn dây được đúc thành cấu trúc nguyên khối trong điều kiện chân không cao. Quá trình này đảm bảo bề mặt không có khoảng trống, không có bong bóng, điều này rất quan trọng để ngăn ngừa phóng điện cục bộ và kéo dài tuổi thọ sử dụng. Cấu trúc hình trụ được phân đoạn giúp giảm thiểu ứng suất điện áp giữa các vòng, mang lại khả năng chống quá điện áp nhất thời và sự xâm nhập của hơi ẩm.
Lõi thép silicon tổn thất thấp
LEABE kết hợp các tấm thép silic định hướng dạng hạt cán nguội chất lượng cao, được cắt chính xác bằng máy CNC. Điều này giúp giảm thiểu các gờ sắc và giảm tổn thất lõi, khiến thiết bị này được phân loại là Lò phản ứng tổn thất thấp hiệu quả cao. Lõi được ngâm tẩm chân không và được kẹp chắc chắn mà không cần bu-lông xuyên qua, giúp giảm rung hiệu quả và giảm đáng kể tiếng ồn khi vận hành—điểm yếu thường gặp ở các lò phản ứng lõi sắt truyền thống.
Khả năng giảm thiểu hài hòa
Là một Lò phản ứng lọc hài hàng đầu, nó cung cấp trở kháng tới hạn để hấp thụ dòng điện hài được tạo ra bởi các tải phi tuyến tính (như VFD và bộ chỉnh lưu). Bằng cách đó, nó sẽ bảo vệ các thiết bị nhạy cảm và ngăn chặn tình trạng cộng hưởng trong hệ thống điện. Hệ số giãn nở nhiệt của vật liệu cách nhiệt phù hợp chặt chẽ với dây dẫn, ngăn ngừa nứt bề mặt do chu kỳ nhiệt và đảm bảo tính toàn vẹn cấu trúc lâu dài.
Cách sử dụng/Các bước cài đặt
Kiểm tra địa điểm: Xác minh điện áp tại địa điểm, không gian sẵn có và điều kiện làm mát trước khi lắp đặt.
Gắn cơ học: Gắn chắc chắn lò phản ứng trên đế phẳng, không rung. Đảm bảo có đủ khoảng trống để thông gió ở tất cả các phía theo hướng dẫn lắp đặt.
Đấu nối điện: Đấu nối tiếp cuộn kháng với dãy tụ điện. Hãy chú ý đến sơ đồ phân cực và pha do các kỹ sư LEABE cung cấp.
Nối đất: Đảm bảo kết nối đất có điện trở thấp cho vỏ lò phản ứng để đảm bảo an toàn cho nhân viên và giảm tiếng ồn.
Kiểm tra & Vận hành: Thực hiện kiểm tra điện trở cách điện và đo điện dung/điện cảm trước khi cấp điện cho hệ thống.
Kịch bản ứng dụng
Tính linh hoạt của Lò phản ứng dòng tẩm Epoxy loại khô LEABE 10kV khiến nó trở nên không thể thiếu trong các ngành công nghiệp khác nhau:
Hiệu chỉnh hệ số công suất: mắc nối tiếp với các dàn tụ điện trong nhà máy, tòa nhà thương mại để chống quá áp, nâng cao hệ số công suất.
Năng lượng tái tạo: Được lắp đặt ở đầu ra của các nhà máy điện mặt trời và trang trại gió để giảm thiểu sóng hài do tải nặng biến tần gây ra.
Các ngành công nghiệp sản xuất: Cần thiết cho các ngành vận hành máy móc hạng nặng, chẳng hạn như nhà máy xi măng, nhà máy thép và hoạt động khai thác mỏ, nơi phổ biến hiện tượng méo sóng hài.
Tòa nhà thương mại: Được sử dụng trong các trung tâm dữ liệu và bệnh viện để ổn định điện áp và bảo vệ các thiết bị điện tử nhạy cảm khỏi nhiễu sóng hài.
Lợi ích cho khách hàng
Tăng cường độ ổn định của hệ thống: Giảm bớt sự dao động điện áp và cải thiện hệ số công suất, giúp giảm hóa đơn tiền điện và giảm hình phạt.
Kéo dài tuổi thọ thiết bị: Bằng cách lọc các sóng hài có hại, lò phản ứng bảo vệ máy biến áp, dây cáp và thiết bị đóng cắt khỏi quá nhiệt và hỏng hóc sớm.
Không cần bảo trì: Việc đóng gói nhựa epoxy hoàn toàn kín có khả năng chống bụi và hơi ẩm, không cần phải kiểm tra hoặc thay thế dầu định kỳ.
An toàn: Cung cấp khả năng chống cháy vượt trội so với lò phản ứng chạy dầu, tuân thủ các quy định nghiêm ngặt về an toàn phòng cháy chữa cháy quốc tế.
Chứng nhận và tuân thủ
Hệ thống quản lý chất lượng ISO 9001:2015
Hệ thống quản lý môi trường ISO 14001
Đánh dấu CE (Conformité Européenne)
Tuân thủ tiêu chuẩn IEC 60076-6 (Máy biến áp điện - Lò phản ứng)
Tuân thủ IEEE C57.21 (Tiêu chuẩn cho lò phản ứng loại khô)
Tùy chọn tùy chỉnh
Thông số điện: Công suất, xếp hạng điện áp và tỷ lệ phần trăm điện kháng có thể tùy chỉnh để phù hợp với cấu hình sóng hài cụ thể.
Cấu hình cơ học: Tùy chọn cấu hình thiết bị đầu cuối cùng phía hoặc đối diện để phù hợp với diện tích của thiết bị đóng cắt hiện có.
Bảo vệ: Lớp phủ chống ăn mòn đặc biệt dành cho môi trường ven biển hoặc hóa chất khắc nghiệt.
Giám sát: Tích hợp tùy chọn các cảm biến giám sát nhiệt độ (PT100/PTC) để bảo trì dự đoán.
Quy trình sản xuất & kiểm soát chất lượng
Chế tạo lõi: Thép silicon cao cấp được cắt và xếp chồng lên nhau với độ chính xác để giảm thiểu tổn thất. Lõi trải qua quá trình ngâm tẩm áp suất chân không (VPI) để tăng cường độ bền cơ học và giảm tiếng ồn.
Cuộn dây: Dây dẫn bằng nhôm hoặc đồng được quấn thành dạng hình trụ phân đoạn, cách điện bằng vật liệu sợi thủy tinh Nomex hoặc epoxy cao cấp.
Đúc: Cuộn dây được đặt trong khuôn trong đó hỗn hợp nhựa epoxy độc quyền được bơm chân không để loại bỏ túi khí.
Bảo dưỡng: Bộ phận đúc được bảo dưỡng trong lò theo chu kỳ nhiệt độ và áp suất được kiểm soát để đạt được đặc tính cách nhiệt tối đa.
Kiểm tra định kỳ: 100% thiết bị đều trải qua thử nghiệm Hi-Pot (khả năng chịu điện môi), phóng điện một phần và điện trở cách điện trước khi xuất xưởng.
Lời chứng thực và đánh giá của khách hàng
"Hiệu suất của lò phản ứng loại khô LEABE đã vượt quá sự mong đợi của chúng tôi. Hệ thống hiệu chỉnh hệ số công suất của chúng tôi đang vận hành mượt mà hơn bao giờ hết và độ méo sóng hài giảm đáng kể."
"Chúng tôi rất ấn tượng bởi kết cấu chắc chắn và hỗ trợ kỹ thuật chi tiết được cung cấp trong giai đoạn tích hợp. Rất khuyến khích cho các dự án cơ sở hạ tầng quan trọng."
Câu hỏi thường gặp (Câu hỏi thường gặp)
Câu hỏi 1: Tuổi thọ điển hình của lò phản ứng tẩm epoxy loại khô là bao nhiêu? Trả lời: Trong điều kiện hoạt động bình thường, lò phản ứng LEABE được thiết kế để có tuổi thọ tối thiểu từ 25 đến 30 năm nhờ lớp bọc epoxy chắc chắn và vật liệu lõi ít tổn thất. Câu 2: Lò phản ứng này có thể lắp đặt ngoài trời không? A: Thiết bị tiêu chuẩn được xếp hạng để sử dụng trong nhà. Tuy nhiên, LEABE cung cấp các vỏ bọc chịu được thời tiết tùy chọn (ví dụ: được xếp hạng IP54) cho các ứng dụng ngoài trời hoặc môi trường khắc nghiệt. Câu 3: Tầm quan trọng của tốc độ phản ứng (ví dụ: 5% hoặc 7%) là gì? A: Tốc độ phản ứng xác định tần số điều chỉnh của lò phản ứng. Một cuộn kháng 5% thường được sử dụng để chặn sóng hài bậc 5 (250Hz trên hệ thống 50Hz) và cung cấp trở kháng điện dung ổn định. Tốc độ phản ứng cao hơn được sử dụng cho các yêu cầu điều chỉnh khác nhau. Các kỹ sư của LEABE có thể đề xuất tỷ lệ tối ưu dựa trên hồ sơ tải trọng của bạn. Q4: Có cần bảo trì thường xuyên không? A: Không cần bảo trì cụ thể. Thiết kế kiểu khô không yêu cầu lấy mẫu dầu hoặc thay bộ lọc. Nhìn chung, việc kiểm tra trực quan định kỳ để phát hiện bụi tích tụ và kiểm tra kết nối là đủ.
